Odbočka PTD

Odbočky PTD byly speciálně navrženy k usměrňování toku práškových a granulovaných materiálů v pneumatických dopravních systémech a to s minimální degradací. Odbočky PTD je možné použít v chemickém, farmaceutickém, plastikářském potravinářském nebo obdobných průmyslových odvětvích.

Hladký průchod materiálu je zajištěn jemným obrobením, dobrou těsností a úplným uzavřením volného průchodu. Konstrukce PTD odpovídá všem současným právním předpisům týkajícím se bezpečnosti na pracovišti. V důsledku toho nejsou z vnější strany žádné pohyblivé části.

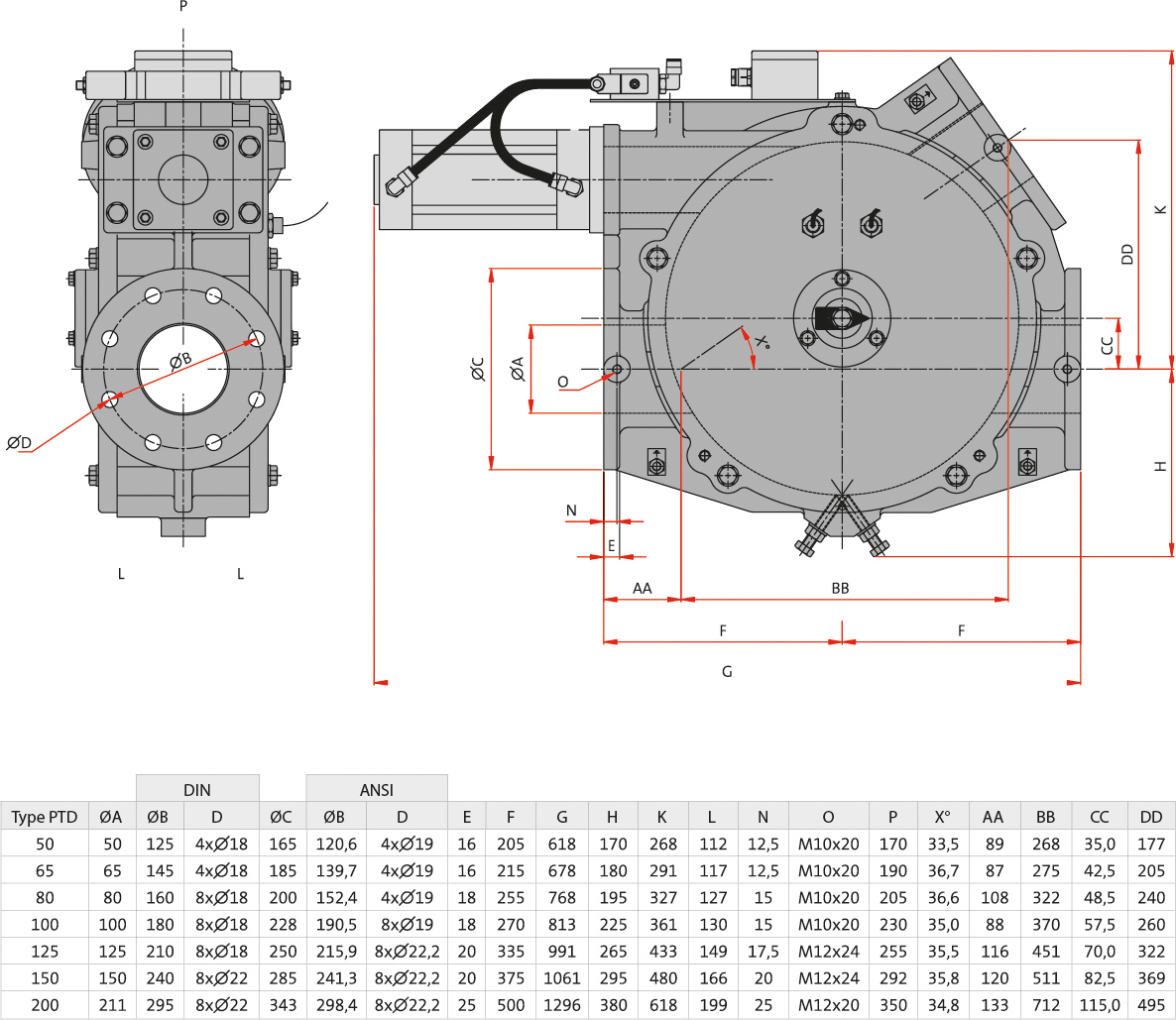

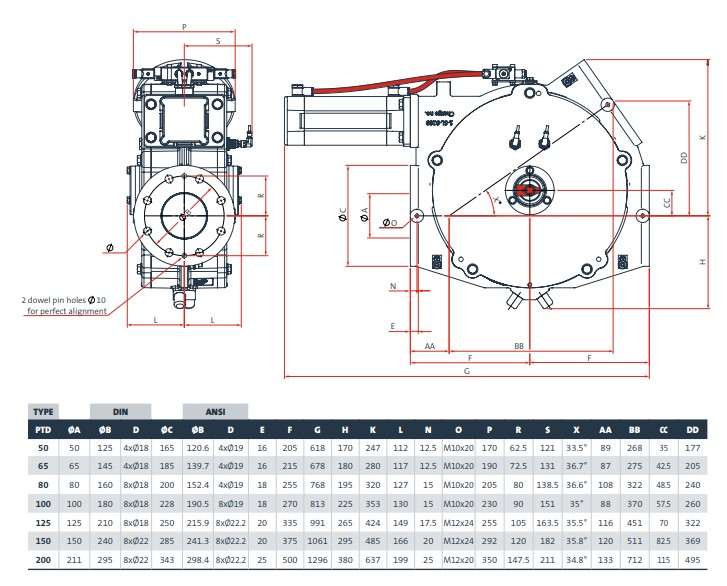

Odbočky PTD jsou k dispozici v 7 různých velikostech potrubí: ∅ 50, 65, 80, 100, 125, 150 a 200 mm.

Odbočky PTD se skládají z hliníkového tělesa a koncových krytů, ve kterých je uložena kuželka se dvěma trubkami. Všechny kontaktní části s materiálem jsou vyrobeny z nerezové oceli 17 356. Tři FDA schválené silikonové těsnění zajišťují těsnost mezi domkem a kuželkou. Tlakově těsné těleso zabraňuje úniku vzduchu do ovzduší. Odbočky PTD jsou
dodávány kompletně s pneumatickým pohonem včetně solenoidových ventilů a snímačem poloh.

Standardní odbočka může být použita v systémech s přetlakem do 3barg (pevné sedlo). Velikosti 50–150mm jsou také dostupné pro tlak do 6barg (nadouvací sedlo). Standardní provedení odboček je možné použít pro materiály o teplotě od -25 do +80°C a okolní teplotě od -10 do +40°C. Provedení pro vyšší teploty jsou dostupné na základě požadavku.

Uživatelsky přátelské, snadno ovladatelné provedení umožňuje rychlou vnitřní kontrolu, čištění a bude-li to nezbytné i výměnu těsnění přímo na místě instalace odbočky.

Konstrukce odbočky PTD je přizpůsobena všem aktuálním legislativám, týkajících se bezpečí na pracovišti. Na vnější straně odbočky nejsou žádné pohyblivé části.
